Опис

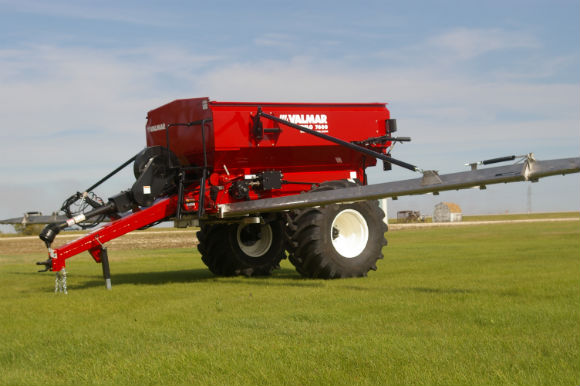

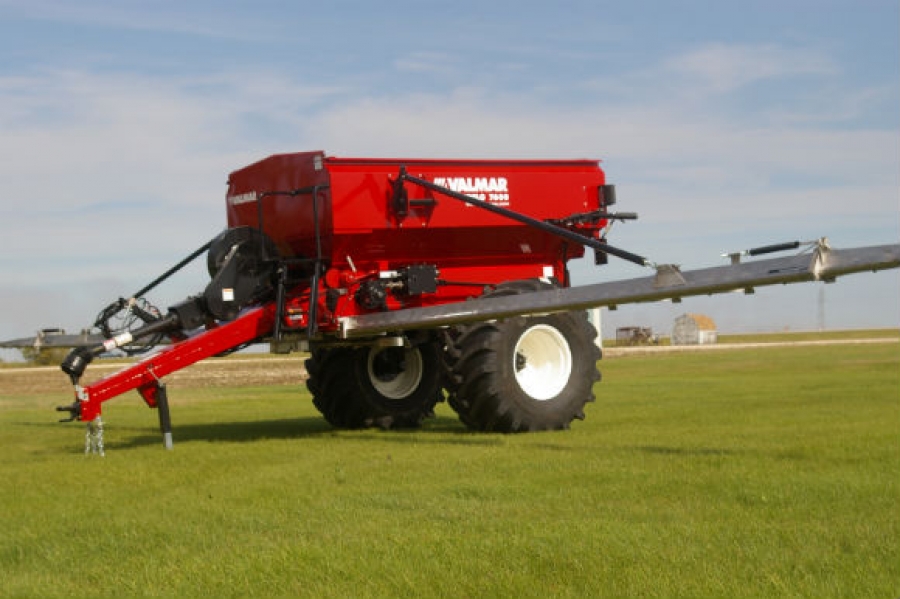

Причіпний пневматичний розкидач міндобрив Valmar Airflo 7600 розроблений для роботи на великих площах і здатний обробляти більше площі за одииницю часу. Даний розкидач здатний вносити великі номрми міндобрив до 1100кг/га при швидкості 13км/год, дозволяючи сільгоспвиробникам виконувати роботу шквидше ніж раніше.
Конкурентні переваги:
Точне дозування норми внесення. Розкидач Airflo 7600 підтримує точні норми внесення за допомогою наявної системи приводу від ходового колеса, що забезпечує зміну норми внесення при зміні швидкості руху машини. Гідропривод дозуючої системи має 30 варіантів установки норми внесення. За допомогою реверсної шестерні, яка розміщена в редукторі є можливість збільшити кількість варіантів норми внесення до 60 з кроком зміни 7%. Це дозволяє встановлювати більш точну норму внесення для підвищення ефективності внесення добрив.
Модель 7600 також може оснащуватися гідроприводом дозуючої системи для адаптації з системою диференційованого внесення добрив (VariableRateTechnology (V.R.T.)).
Великий об’єм бункеру дозволяє працювати довше без завантаження. Розкидач Airflo 7600 оснащений великим бункером ємкістю 6500л, який здатний вміщувати 7тон матеріалу, що дозволяє машині працювати довше до перезавантаження. Корпус бункера виготовлений зі стійкої до агресивної дії добрив сталі 409 і постачається з тентом.
Ідеальна машина для пропашних культур. Створена для фермерів, які переважно працюють з пропашними культурами, модель 7600 має регульовану колію в межах 1,82м до 305см щоб мати змогу працювати по різних міжряддях. На додачу, модель 7600 може бути оснащена різними типорозмірами шин, щоб працювати навіть на вузьких міжряддях.
Потужний привод від ВВП або гідропривода. Дизайн пневмосистеми AirMax перевірений роками експлуатації. Вентилятор діаметром 43см, що обертається зі швидкістю 4700 об/хв нагнітає повітря в 2 повітрязабірники через патрубок діаметром 23см. Привод здійснюється від ВВП 1000об/хв 13⁄8 in., 21T. Додаткова вилка карданного валу 20T, 13⁄4” може бути встановлена для тих, кому потрібні більші норми внесення. Valmar також пропонує опцію гідропривода вентилятора, що потребує потік оливи 150л/хв при тиску 150Бар, що є нормою для сучасних тракторів.
Привод від ВВП трактора.
Привод від гідросистеми трактора.
Надійний та простий в обслуговуванні.
Розкидач 7600 має ряд переваг, які забезпечують його тривалу та ефективну експлуатацію. Бункер та штанги виготовлені з нержавіючої сталі. Доступ до всіх механізмів та приводів легкодоступний, тому обслуговування здійснювати легко. Зрештою, калібрування та очищення бункеру здійснюється просто завдяки наявності спеціальних піддонів, які розміщені під ваговою системою бункера.
Кришка розподільника може бути легко демонтована для установки піддонів для
калібрування чи очистки бункера.
1 Опційна вторинна дозуюча система має електрокеровані муфти для управління подачею матеріалу в розполільчі трубопроводи (ліва/права чи обидві штанги)
2 Стандартне обладнання включає в себе механічну муфту з гідроприводом включення для відключення конвеєра.
Різні штанги для різних потреб
Розкидач Valmar 7600 постачаєтсья з базовою штангою 18,3м, але також може постачається штанги іншого розміру 16,5м або 20м, що дозволяє підібрати штангу для своїх потреб. Штанги складаються гідравлічно і маєть фкнкцію відключення правої штанги, щоб працювати лише лівою. Штанги оснащені торсійною підвіскою з гумовими елементами, які не портебують ніякого обслуговування і системою механічного складування та запобіжник для крайнх секцій штанги.
Легка експлуатація
Основні функції розкидача управляються за допомогою гідравліки з кабіни трактора (є 3 окремих гідравлічних лінії + лінія опційного гідроприводу вентилятора). Наприклад, штанги складені, розкладені і заблоковані гідрозамком (через пріоритетний клапан), що дозволяє швидко та легко переводити машину в робоче чи транспортне положення. На додачу, колесо приводу дозатора вмикається гідроприводом і постачається з запірним клапаном для блокування колеса в робочому положенні. Зрештою, можлива експлуатація з вимкненим одним крилом покращує універсальність використання ммашини.
Коли штанга досягає транспортного положення, пріоритетний клапан блокує гідроциліндр в складеному положенні
Опційний дозатор Raven для системи диференційованого внесення добрив
30-швидкісна КП дозатора дозволяє регулювати норму внесення з кроком 7%.
Додаткове обладнання:
Додатковий дозатор
При внесенні добрив є можливість одночасного внесенні гербіцидів, насіння чи мікродобрив. Для цього потрібно дооснастити розкидач додатковим дозатором. Шляхом регулювання вбудованої розподільчої панелі бункера можна організувати місце для 2-х матеріалів. Даний комплект включає в себе також, 60 швидкісну КП з приводом від колеса крок регулювання норми внесення 5%, 2 котушки шириною 30,5см на 28 пазів (червоні), електричний блок управління, та електромуфти котрі дозволяють відключати відповідні штанги. Бункер ємкістю 850л дозволяє вміщати 657кг матеріалу щільністю 720кг/м3 і постачається зі зручними нижніми заслінками бункера для легкого монтажу котушок для очистки чи інспекції без вивантаження бункеру.
Примітка: на замовлення доступна котушка з 12 пазами для грубішого матеріалу.
60 швидкісна КП дозатора.
Вбудована розподільча панель бункера
Пінні маркери
На замовлення доступні пінні маркери SimpsonSKS.
Технічні характеристики
Специфікація airflo 7600
Бункер
- Ємкість бункера – 6510л (5660л для основного добрива та 850 для додаткового матеріалу у випадку використання додаткового дозатора)
- Матеріал буркера - 409 сталь покрита 2-компонентною епоксидною грунтовкою та 2-компонентною акриловою фарбою
- Тент з системою змотування
- Решета бункера
Штанги з нержавіючої сталі
Ширина захвату: 18,3м,16,5м, 20м
- Система амортизації штанги з гумовими торсійними елементами
- Матеріал штанг: нержавіюча сталь 304
- Запобіжники від зламу крайніх секцій
- Труби діаметром 7,62см (6 шт на кожен бік)
- 2 дефлектори на кожну трубу
Дозатор
(2шт) конвеєрні ланцюги 30,48см з нержавіючої сталі
- Передавальне число редуктора 15:1
- Привод від транспортного колеса
- Обгонна муфта дозволяє здавати назад з ввімкненим приводом дозатора.
- привод дозатора має реверсні шестерні, що дозволяє збільшити вдвічі кількість передач
- 30-ти швидкісна КП з кроком регулювання норми внесення 7%
- КП з масляною ванною
- Гідропривод дозатора
- Базовий гідропривод постачається з гідромотором та системою диференційованого внесення для інкопрорації в системи точного землеробства на вибір клієнта. Не включається радар, сервоклапани, енкодери, контролер/монітор, кабелі, тощо.
Вентилятор
Діаметр лопатей 43,2см, робочі оберти 4700об/хв
- Вихідний патрубок 22,8см
- Привод вентилятора від ВВП
- Оберти ВВП -1000об/хв, 13⁄8 in. 21 шліц
- 4-х клиновий пас з натягувачем
- Коефіцієнт шківа 14:4.5
- Опційний гідропривод
- Гідромотор об’ємом 28см3, прямий привод
- Витрата оливи 150л/хв при тиску 150Бар
- Тиск в розподільнику 0,95Баг
- Гідравлічні лінії діаметром 3/4”
- Гідравлічні клапани розміром ¾”
- Необхідна зворотня гідравлічна лінія в гідробак
Гідравліка
- Потрібні 4гідравлічні лінії для роботи всіх систем
- Управляння штангами та гідрозамками
- Приведення в дію механічного приводі дозатора
- Робота з відключеними штанами (права/ліва)
- Необхідна додатковий гідролінія для гідроприводу дозатора
Шасі
Регулювання колії в межах 1,82м до 305см
Одинарні колеса на 10 шпильок з осями діаметром 8,89см
Шини 12.4"-38 (320/85), 14.9"-38 (380/85), 23.1-26 R1 orR3, 28L-26 (750/65) R1
Додатковий дозатор
Ємкість бункера – 6510л (з заслінкою для розділення бункера на 2 частини: 5660л для основного добрива та 850 для додаткового матеріалу)
- 2 котушки2 котушки шириною 30,5см на 28 пазів (червоний колір)
- 60-швидкісна КП з кроком регулювання норми 5%
- Управління відключенням ½ норми на кожну штангу з кожного боку
Розміри
- Вага 2612кг .
- Навантаження на навіску трактора в транспортному положенні: 388кг, навантаження на вісь 2225кг.
- Навантаження на навіску трактора в робочому положенні: 507кг, навантаження на вісь 2105кг
- Транспортна ширина 2,7м
- Транспортна висота 3,5м
