Опис

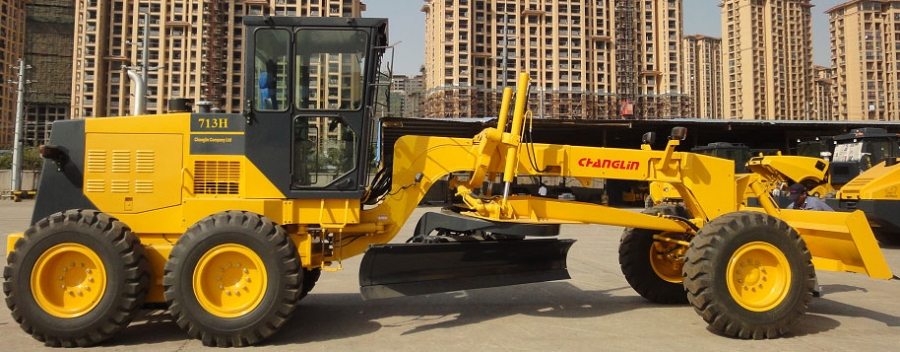

Призначення: Автогрейдер Changlin713H застосовується на найрізноманітніших роботах при будівництві, ремонті та утриманні доріг і аеродромів. Ця машина також можна бути використана для формування внутрішньогосподарських та польових доріг
Види операцій, які може здійснювати автогрейдер:
Конкурентні переваги:
1. Машина оснащена надійним двигуном DongFeng виготовленим по ліцензії Cummins 6BT5.9-C130.
2. Машина оснащена коробкою передач, яка має 6 передніх та 3 задніх передачі. КП має електрогідравлічне керування і перемикає передачі під навантаженням - це робить керування машиною легким і зручним.
3. Гідравлічний замок, автоматичне блокування / розблокування NO-SPIN диференціал забезпечує машину стабільністю і потужної тягою.
4. Ідеальний розподіл навантаження на вісь забезпечує відмінну стійкість під час роботи на поверхні з твердим матеріалом.
5. Справна, ефективна гідравлічна система дозволяє замовнику використовувати машину в повній мірі.
6. Рама, виготовлена з потужного металевого бруса забезпечує надійну жорсткість конструкції. В поєднанні з перевіреною трансмісією це дозволяє машині виконувати важку роботу.
7. Машина оснащує гнучкою системою фіксації ножів і шарнірно-зчленованою рамою, який допомагає машині досягти широкого робочого діапазону.
Технічні характеристики
| Габаритні розміри | ||
| 1 | Довжина, мм | 8060 |
| 2 | Ширина, мм | 2600 |
| 3 | Висота (верхня частина кабіни), мм | 3370 |
| 4 | Колісна база, мм | 5780 |
| 5 | Ширина ходу, мм | 2120 |
| Основні технічні характеристики | ||
| 1 | Експлуатаційна маса, кг | 12000 |
| 2 | Довжина відвала, мм | 2658 |
| 3 | Висота відвала, мм | 548 |
| 4 | Товщина леза, мм | 16 |
| 5 | Макс. висота підйому леза, мм | 410 |
| 6 | Макс. глибина копання, мм | 560 |
| 7 | Мін. радіус повороту, мм | 6600 |
| 8 | Кут повороту рами, град | +26° |
| 9 | Макс. кут повороту переднього колеса, град | +49° |
| 10 | Кут коливання передньої осі, град | 32° |
| 11 | Кліренс передньої осі, мм | 430 |
| 12 | Номінальна швидкість (км/год), 6 передач вперед і 3 назад | |
| Ⅰ передня передача | 6.7 | |
| Ⅱ передня передача | 10.3 | |
| Ⅲ передня передача | 16.4 | |
| Ⅳ передня передача | 24.4 | |
| Ⅴ передня передача | 35 | |
| Ⅵ передня передача | 48.5 | |
| Ⅰ задня передача | 6.7 | |
| Ⅱ задня передача | 16.4 | |
| Ⅲ задня передача | 35 | |
| Двигун | ||
| 1 | Модель | DongFeng Cummins 6BT5.9-C130 |
| 2 | Тип | З безпосереднім впорскуванням, турбонаддувам та водяним охолодженням |
| 3 | Номінальна потужність, кВт/кс | 97/ 130 |
| 4 | Хід поршня/ діаметр циліндра, мм | 102 / 120 |
| 5 | Робочий об’єм циліндра, л | 5,9 |
| 6 | Потужність стартерного мотора, кВт | 6 |
| 7 | Напруга стартерного мотора, В | 24 |
| 8 | Номінальна швидкість, об/хв | 2200 |
| 9 | Макс. крутний момент при 1500об/хв, Нм | 560 |
| 10 | Вид запуску | Електростартер |
| 11 | Мін. споживання палива, гр/кВт*год | 217 |
| 12 | Вага нетто, кг | 432 |
| Силова передача | ||
| 1. Конвертер крутного моменту | ||
| 1 | Модель | YD13 (CHINESEHANGCI) |
| 2 | Тип | 3-секції, одноступінчатий |
| 3 | Співвідношення крутного моменту | 2.52 |
| 4 | Тип охолодження | Циркуляційне |
| 2. Коробка передач | ||
| 1 | Модель | YD13 (CHINESE HANGCI) |
| 2 | Тип | Перемикання під навантаженням, один важіль, замок блокування переднього моста |
| 3 | Перемикання передач | 6 передач вперед і 3 назад |
| 3. Мости та колеса | ||
| 1 | Тип основного редуктора | Конічна шестерня зі спіральними зубами, одноступінчатий |
| 2 | Передавальне число основного редуктора | 3.583 |
| 3 | Тип бортових редукторів | Одноступінчата ланцюгова передача |
| 4 | Передавальне число бортових редукторів | 3.75 |
| 5 | Передавальне відношення | 13.436 |
| 6 | Подвійний-привод | Дворядний роликовий ланцюг |
| 7 | Розмір шин | 17.5-25-12PR (стандартна комплектація), 13.00-24-12PR (опція) |
| Робочий механізм гідравлічної системи | ||
| 1 | Модель здвоєного насоса | HP51B678-07-07-7N |
| 2 | Тиск в системі, Mpa | 17.5 |
| 3 | Модель розподільчого клапана | AX31112-1B,AX31112-2 |
| 4 | Гідрозатвор | KAYABA технологія |
| 5 | Модель гідромотора | EATON, JS-130 |
| Система рульового керування | ||
| 1 | Тип | Управління передніми колесами |
| 2 | Модель рульового керування | BZZ5-E160B+FKB-3022 |
| 3 | Тиск в системі, Mpa | 16 |
| Гальмівна система | ||
| 1 | Тип основних гальм | Гідравлічені гальма |
| 2 | Тиск в системі, Mpa | 10 |
| 3 | Тип паркувальних гальм | Механичні зальма |
| Заправочні ємкості | ||
| 1 | Паливний бак, л | 270 |
| 2 | Картер двигуна, л | 24 |
| 3 | Картер конвертера крутного моменту, л | 28 |
| 4 | Картер гідросистеми, л | 47 |
| 5 | Картер ведучого моста, л | 18 |
| 6 | Картер КП, л | 90 |
